ntc热敏电阻应用电路图

发布时间：2019-09-17 文章来源：敏创原创点击次数：次

　　电路图设计目标

　　
　　电路图设计说明

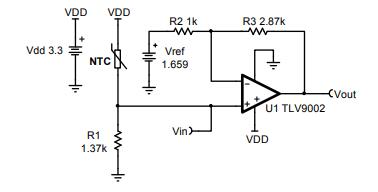

　　下面温度传感电路图使用与负温度系数(NTC热敏电阻)串联的电阻器热敏电阻形成分压器，产生线性输出电压。该电路使用一个非反向运算放大器，该放大器具有对偏移的反向参考并获得信号。这有助于充分利用ADC分辨率并提高测量精度。

　　设计说明:

　　1. 线性工作区采用运算放大器。线性输出波动通常在aol测试中指定。

　　2. Vin被连接到输出电压的正温度系数。纠正NTC输出电压，切换R1和NTC热敏电阻的位置。

　　3. R1根据温度范围和NTC值选择。

　　4. 可以使用DAC或分压器创建Vref。如果使用分压器，等效电阻分压器的电压将影响电路的增益。

　　5. 高值电阻降低放大器和电容电路的相位裕度引入额外的噪声。建议使用约10kΩ或更小的电阻值。

　　6. 放置在与所述电容器并联，以限制带宽，提高稳定性并提供反馈电阻有助于降低噪音。

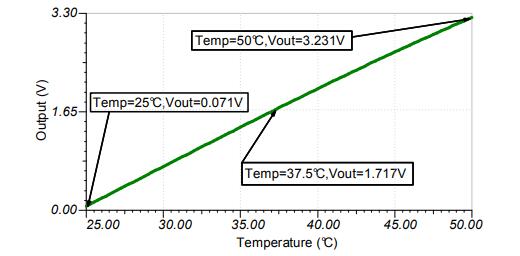

设计模拟DC转换数据

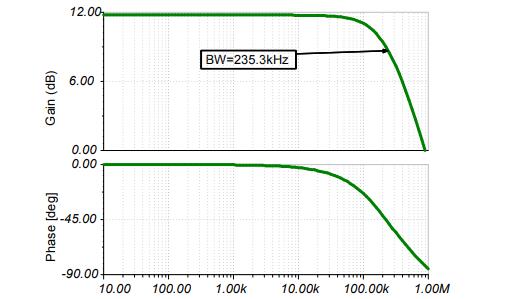

AC输出数据
