NTC热敏电阻测温原理：

NTC热敏电阻是指随温度上升电阻呈指数关系减小、具有负温度系数的热敏电阻现象和材料。这些材料一般是以锰（Mn）、钴（Co）、镍（Ni）、铝（Al）、锌（Zn）等两种或者两种以上高纯度金属氧化物为主要材料， 经共同沉淀或水热法合成的纳米粉体材料，后经球磨充分混合、等静压成型、高温烧结、半导体切片、划片、玻封烧结或环氧包封等封结工艺制成的接近理论密度结构的半导体电子陶瓷材料，这些金属氧化物材料都具有半导体性质，因为在导电方式上完全类似锗、硅等半导体材料。它具有电阻值随着温度的变化而相应变化的特性。

下面，给大家介绍几款常见的NTC热敏电阻测温电路图

NTC热敏电阻测温电路图一

为了确保功率半导体元件、逻辑元件、微控制器和处理器正常运行，必须极力避免过热现象。NTC热敏电阻可直接置于微控制器及电路板上的其他热点附近。由于焊点与电路板可形成良好的热接触，而且元件的自发热微乎其微，因此新型热敏电阻能够对半导体敏感部件进行高精度温度监测。

NTC热敏电阻测温电路图二

先进的充电技术不仅需要电池具备尽可能大的容许温度，而且还需确保最高容许温度下的充电电流低于电池最大充电电流。当充电电流导致电池达到温度上限时，充电电池必须非常准确地减小电流，避免发生损坏。电池温度变化检测越准确、越迅速，充电电流调节就越精确、越快速。这一技术既能确保电池在最短的时间内完成充电，也能避免电池过热。

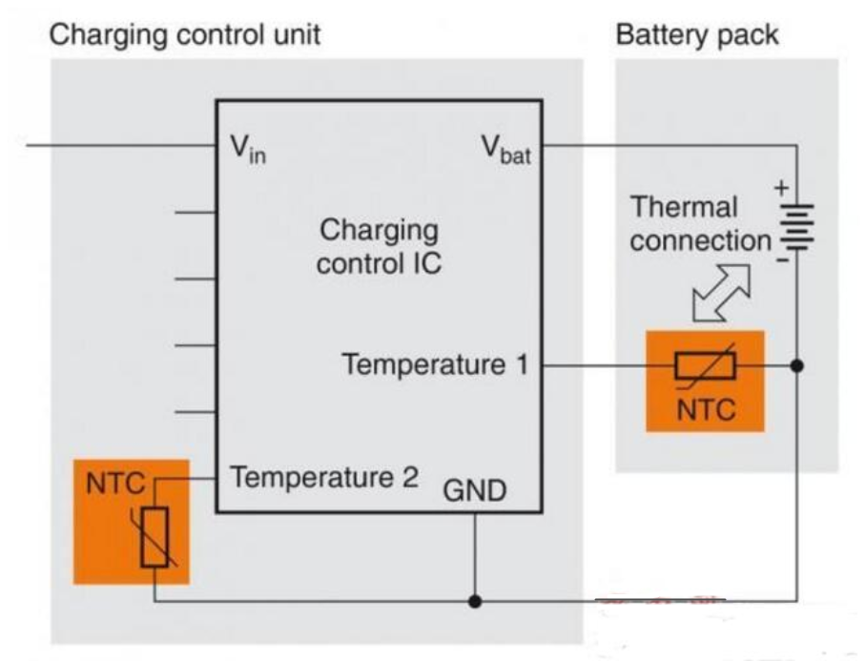

　　对于快速充电等应用，有必要也测量环境温度，以避免环境与电池之间的温差过大。为此，客户需将第二个NTC热敏电阻直接置于至充电电路板上。下图展示了此类典型电路。


NTC热敏电阻测温电路图三

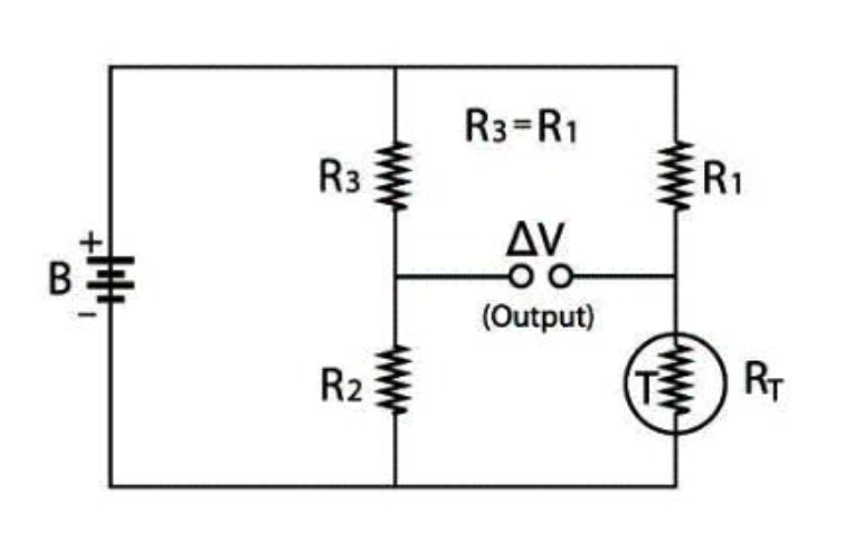

图中所示为简单直流桥式NTC热敏电阻测温电路，用于使用热敏电阻生产厂家进行精密测量。电阻R2和R3的正确选择将消除ΔV的平均DC值。

NTC热敏电阻测温电路图四

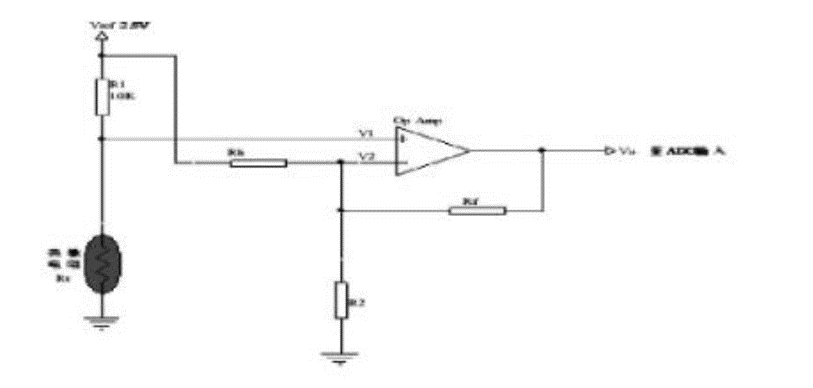

下图为热敏电阻传感器运用同相放大电路进行温度测量的接口电路，该接口电路利用电阻器对热敏电阻传感器进行线性化，接口电路有电压模式和电阻模式。二者的作用都是实现线性化。
