加载电位器是一个三终端电阻器与滑动或转动接触，其形成一个可调节的电压分压器。如果仅使用两个端子（一端和抽头），则它用作可变电阻器或变阻器。

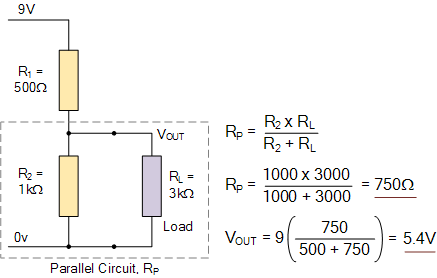

由上面的电路图和计算可以看出，通过在电位器输出的端子之间连接负载，在这个例子中电压已经从所需的6伏减小到仅5.4伏，因为3kΩ电阻的负载效应给出了并联等效电阻R P 750Ω而不是原来的1kΩ。

连接负载的电阻越高或越低，对擦拭器的负载效应越大或越小。因此，与仅仅几欧姆的值相比，兆欧范围内的负载电阻将产生非常小的影响。因此，要将输出电压恢复到原来的6伏，需要对电位器抽头位置进行小幅调整（在这种情况下为18 o），因为现在R T等于1250Ω（500 + 750）。

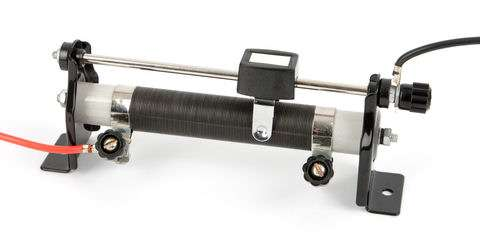

滑动变阻器是电路元件，它可以通过来改变自身的电阻，从而起到控制电路的作用。在电路分析中，滑动变阻器既可以作为一个定值电阻，也可以作为一个变值电阻。滑动变阻器的构成一般包括接线柱、 滑片、电阻丝、金属杆和瓷筒等五部分。滑动变阻器的电阻丝绕在绝缘瓷筒上，电阻丝外面涂有绝缘漆。
