电子体温计NTC热敏电阻
发布时间：2019-03-08 文章来源：敏创原创 点击次数：
次

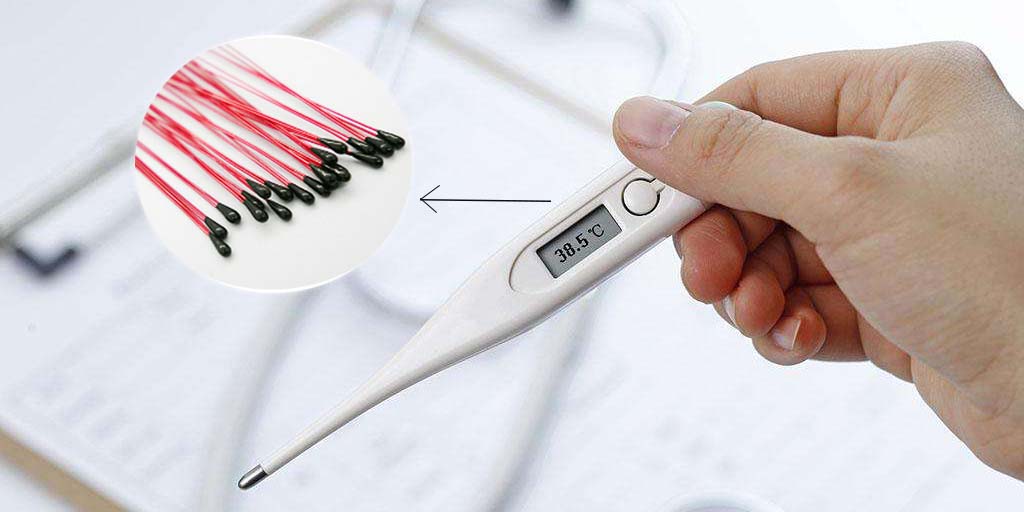

MF52-B系列高精度NTC热敏电阻传感器可用于电子体温计和医疗设备，这款高精度电子体温NTC热敏电阻采用我司最新技术研发用而，芯片精度达到了行业认可，NTC的高精度、高灵敏度、快速响应特性均达到行业领先水平，可以测量准确的数据。
电子体温计由于体温测量的时候有可能受到时间、气温及人体各部位温度不同的影响，导致测量的温度有公差，所以为了保证测量到最准确的体温，一般建议在使用说明指定的部位进行测量。

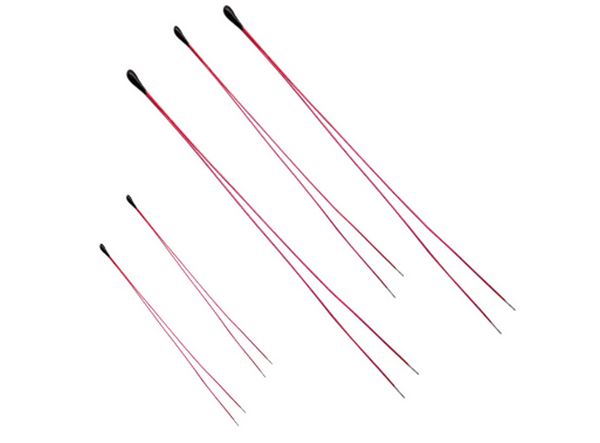

NTC热敏电阻是电子体温计最核心的测温元件。我司的MF52-B系列电子体温计专用NTC热敏电阻的精度可高达±0.01℃，反应速度2.8秒，电阻年漂移率≤0.1%(相当于小于0.025℃)。
电子体温计NTC热敏电阻参数：
1，精度公差高达+/- 0.1℃，互换性极好。
2，体积小，响应速度快，灵敏度高。
3，高稳定性和高可靠性。
4，工作温度范围：-40℃〜+125℃。
| 零件号 | 阻值：R25（KΩ） | B值 | 额定功率 | 耗散因数（mW /℃） | 热时间 |
| （25/50℃） | @ 25℃（mW） | S | |||
| MF52-B-103□3435B | 10K（@ 25℃） | 3435（85分之25℃） | ≈ 50 | ≈ 0.7 | ≤6.0 |
| MF52-B-103□3950A | 10K（@ 25℃） | 3950 | |||
| MF52-B-503□3950A | 50K（@ 25℃） | 3950 | |||
| MF52-B-104□3950A | 100K（@ 25℃） | 3950 | |||
| MF52-B-303□3950A | 30K（@ 37℃） |
3950
|
产品规格尺寸：
| D | L1 | L2 | L3 | d |
| max | max | type | ±1 | ±0.05 |
| 1.4或者0.9 | 4 | 100/87 | 3 | 0.2 |
电气性能：
| 项目 | 符号 | 测试条件 | 单位 | 性能要求 | |
| 7.1 | 25℃ 的零功率电阻值 | R25 | Ta=25± 0.05℃ | KΩ | 50±1% |
| 测试功率≤0.05mw | |||||
| 流动液体中测试 | |||||
| 7.2 | 37℃ 的零功率 电阻值 | R37 | Ta=37± 0.01℃ | KΩ | 每档位中心值 |
| 测试功率≤0.05mw | |||||
| 流动液体中测试 | |||||
| 7.3 | B1值 | B25/50 | B=[(Ta×Tb)/(Tb-Ta)]× | K | 3950±1% |
| ln(Ra/Rb) | |||||
| 7.4 | B2值 | B34/42 | B=[(Ta×Tb)/(Tb-Ta)]× | K | 3949±0.5% |
| ln(Ra/Rb) | |||||
| 7.5 | 耗散系数 | δ | Tb=50℃± 0.1℃ | mW/℃ | 静止空气中≥0.7 |
| 7.6 | 时间常数 | τ | Tb=50℃±0.1℃ | sec | 静止空气中≤2.8 |
| 7.7 | 绝缘电阻 | / | 100DC,1min | MΩ | ≥100 |
| 7.8 | 室温下零功耗 | / | Ta=25±0.05℃, | 时间：365 天 | ≤0.1 |
| 电阻值漂移率 | |||||
| 7.9 | 工作温度范围 | / | / | ℃ | -40~ 100 |
MF52B R37=30KΩ 30Ω分档阻值分档表
| 1 档 | 29.629KΩ | 8 档 | 29.846KΩ | 15 档 | 30.063KΩ |
| 2 档 | 29.660KΩ | 9 档 | 29.877KΩ | 16 档 | 30.094KΩ |
| 3 档 | 29.691KΩ | 10 档 | 29.908KΩ | 17 档 | 30.125KΩ |
| 4 档 | 29.722KΩ | 11 档 | 29.939KΩ | 18 档 | 30.156KΩ |
| 5 档 | 29.753KΩ | 12 档 | 29.970KΩ | 19 档 | 30.187KΩ |
| 6 档 | 29.784KΩ | 13 档 | 30.001KΩ | 20 档 | 30.218KΩ |
| 7 档 | 29.815KΩ | 14 档 | 30.032KΩ | 21 档 | 30.249KΩ |
